纸浆泵

XWJ新型无堵塞纸浆泵

XWJ新型无堵塞纸浆泵
产品名称:新型无堵塞纸浆泵
产品型号:XWJ
生产产地:温州
上一个:没有了
咨询电话:0577-67311557

XWJ无堵塞泵是一种新型、节能型纸浆泵,经实际使用,具有高效、无或少泄露、抗堵塞性好、运行平稳、可靠性高、结构紧凑等特点。主要体现在以下几个方面:采用半开或全开式叶轮、耐磨板与叶轮前侧间隙可调、轴封主要采用机械密封并选用高精度轴承(D级精度)及优质轴材料等。

结构说明

1.XWJ型纸浆泵为单级单吸悬臂式结构,主要由泵体、叶轮、泵盖、耐磨板及悬架部件组成;
2.从电机端看,电机为顺时针方向旋转,且泵为轴向吸入,径向(中间)排出;
3.泵为后开门结构,维修时可不必拆卸进出管路;
4.泵轴由两个高精度滚动轴承支承,采用稀油润滑(20#机油);
5.辆封采用机械密封或填料两种型式;
6.耐磨板与叶轮前侧间隙可通过调节螺杆进行调节,以保持叶轮连续运行的高效性;
7.泵和电机由柱销联轴器直联传动。

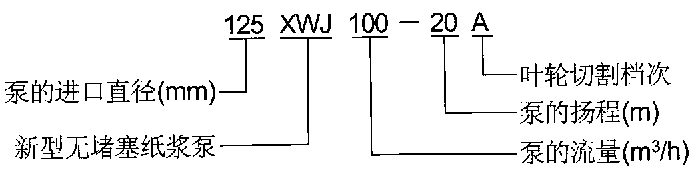

型号意义

XWJ纸浆泵可广泛适用于轻工、造纸行业中温度低于110℃,浓度低于6%浆料的输送,同时也可用于工业和城市给水、排水等场合。

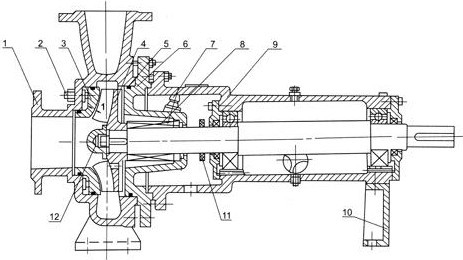

1 泵体 7 软管接头
2 调节螺杆 8 填料或机械密封
3 耐磨板 9 悬架部件
4 叶轮 10 支架
5 O形圈 11 挡水圈
6 泵盖 12 叶轮螺母

1. XWJ型纸浆泵为单级单吸悬臂式结构,主要山泵体、叶轮、泵盖、耐磨板及悬架部件组成;
2. 从电机端看,电机为顺时针方向旋转,且泵为轴向吸入,径向(中间)排出:
3. 泵为后开门结构,维修时可不必拆卸进出管路:
4. 泵轴由两个高精度滚动轴承支承,采用稀油润滑(20#机油):
5. 轴封釆用机械密封或填料两种型式:
6. 耐麿板与叶轮前侧间隙可通过调节嫘杆进行调节,以保持叶轮连续运行的高效性:
7. 泵和电机由柱销联轴器直联传动。
